　　鋁管形母線

　　鋁管形母線的技術要求：

　　1) 管口平整，且與軸線垂直。

　　2) 管母線長度偏差為正誤差：+15～+25mm

　　3) 管母線允許有不影響外徑尺寸的矯直螺旋痕，其深度不超過0.5mm

　　4) 管母線彎曲度：m/L<2.0mm

　　5) 管母與其配套的襯管的間距不大于0.5mm并能保證安裝需要。

　　6) 母線表面光潔平整，無有裂紋、折皺、夾雜物及變形和扭曲現象。

　　7) 管母材質采用6063G系列，狀態：T6。

　　8) 彈性模量值以控制其安裝后的撓度值在規定范圍內。

　　鋁管形母線遵循的技術標準

　　GB/T 3190-2008 《變形鋁及鋁合金化學成分》

　　GB/T 4436-1996 《鋁及鋁合金管材外形尺寸及允許偏差》

　　GB/T 4437.1-2000 《鋁及鋁合金熱擠壓管 第1部分：無縫圓管》

　　GB6983 《工業用鋁及鋁合金拉(扎)制管》

　　GB228 《金屬拉伸試驗方法》

　　GB/T6893-2000 《鋁及鋁合金拉(軋)制無縫管》

　　GB/T4437.1-2000 《鋁及鋁合金外形尺寸及允許偏差(擠壓無縫)》

　　GB/T4437.2-2001 《鋁及鋁合金外形尺寸及允許偏差(擠壓有縫)》

　　GB/T3048.2-2007 《電線電纜電性能試驗方法、金屬導體電阻率材料試驗》

　　YS/T454-2003 《鋁及鋁合金導體》

　　Q/XH01-2008 《鋁及鋁合金管型導體》

　　GBJ149-90 《電氣裝置安裝工程母線裝置施工及驗收規范》

包裝、標志、運輸、貯存：GB/T3199—2007《鋁及鋁合金加工產品包裝、標志、運輸、貯存》

　　鋁管形母線的焊接

　　6063(6063G)鋁鎂合金管母線 3A21(LF21)鋁錳合金管母線 LDRE(6R05)鋁鎂硅合金管母線的焊接。

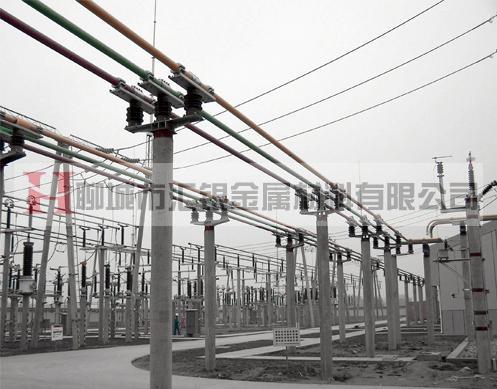

　　管型導體一般采用焊接后架空安裝(鋁及鋁合金管焊接方式類似)，架空后管型導體采用專用的管母線金具固定，由于焊接后接頭處的強度有所降低(國標要求為木材的62%)，為避免架空后接頭處再使用中發生彎曲，接頭處內部應用襯管進行加固，兩架空支柱之間焊接頭不應多于兩個，常用鋁及鋁合金焊接方法如下：

　　氬弧焊(MIG焊接)，氬弧焊接是在氬氣保護下，用交流或直流焊接電源，通過難熔的鎢作為不熔化電極，使它與工件產生電弧，以熔化填充材料和工件接口進行焊接，與電焊相比，它的優點是熱量集中，電弧穩定，熔化金屬既能得到氬氣的良好保護，避免氧化，又能將熔化的金屬表面的氧化膜通過氬弧予以清除而不用焊藥，因此既能獲得缺陷較少又純凈的優質焊縫，又能較易掌握焊接技術且能進行全位置焊接。

　　6063G(6063)鋁鎂合金管母線選用焊接材料：鋁鎂焊絲(S331)

　　LDRE(6R05)鋁鎂硅合金管母線選用焊接材料：鋁鎂焊絲(S331)

　　6Z63耐熱鋁合金管母線選用焊接材料：鋁鎂焊絲(S331)

　　3A21(LF21)鋁錳合金管母線選用焊接材料：鋁錳焊絲(S321)
